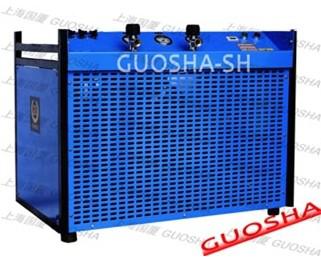

GSW400型潛水高壓空氣壓縮機是給空氣呼吸器氣瓶充氣，達到高純度壓縮空氣的一種大排量移動式高壓供氣裝置，它作為一種提高氣體壓力或輸送氣體的機器，將自由狀態下的空氣，壓縮至表壓為30兆帕/20兆帕(MPA)的壓縮空氣，該空氣流經機組中的分離器與過濾器后，脫除了含在空氣中的油份和雜質，將清潔安全的氣體壓縮至高壓氣瓶或高壓容器內，保證供給穩定又可靠的呼吸空氣，是值得信賴的高壓供氣設備。GSW400型潛水高壓空氣壓縮機適用于公安、消防、救護、搶險等領域，在火災、煤礦和化學事故等災難事故現場，實施現場灌瓶充氣，為廣大消防指戰員、搶救人員在濃煙、毒氣、蒸汽或缺氧等各種環境下，能夠及時呼吸到高凈化、清潔無味、安全可靠的壓縮空氣，從而確保了施救人員能安全有效地進行滅火、搶險、救災、救護和逃生。GSW400型潛水高壓空氣壓縮機不僅適用于消防呼吸領域，還可以應用于艦艇船舶、海洋工程、潛水運動的呼吸氣瓶灌裝充氣;飛機、裝甲車、坦克、火炮等軍用機械的高壓充氣啟動、舉升;氣瓶、閥門、管道等壓力容器的高壓氣密性檢測和試壓試驗，以及CNG雙燃料汽車管路的氣密性試驗;乃至彩彈、射擊武器的高壓充氣，可以為任何需要高壓純凈氣源的產業提供優質安全的壓縮空氣。
一、壓縮機主要技術參數
|
壓縮機型號 |
GSW400 |
|
壓縮機形式 |
W型三級風冷移動式 |
|
壓縮介質 |
空氣 |
|
壓縮機排氣量（m³/min） |
0.4 |
|
排氣壓力 （MPa） |
30 |
|
壓縮級數 |
3級 |
|
額定轉速 (r/min) |
1490 |
|
噪音 （dB） |
<79 |
|
潤滑方式 |
飛濺式 |
|
傳動方式 |
三角皮帶傳動 |
|
冷卻方式 |
風冷 |
電動機 |
功率 （KW） |
7.5 |
|
額定電壓 （V） |
380 |
|
|
|
|
|
|
|
|
|
|
|
|
|
外形尺寸 (cm) |
110*65*75 |
|
重量 （Kg） |
170 |
|
注：高軟管接口口徑 |
G5/8 |
規格
? Fully wired compressor ready to connect with Magnetic force start and auto stop
具有完善的磁力啟動控制和自動停機控制
? Steel base and fan belt guard, powder coated in RAL 6026
鋼制的防護外殼和靜電涂層
? All pistons with piston rings
所有的活塞都配有鋼制活塞環
? Oil/water separators after each stage, safety valve for each stage
每個壓縮級間都配有安全閥和級間油水分離器
? non-return valve
防止氣體回流閥
? Filling hose and filling valve
配備充氣軟管和充氣閥
二、供貨范圍
機組供貨范圍:
SCOPE OF SUPPLY
l 風冷, 三缸, 三級壓縮機, 不銹鋼中間冷卻器和后冷卻器.
THREE CYLINDERS, THREE STAGE, AIR COOLED BLOCK, STAINLESS STEEL INTERCOOLERS AND AFTER COOLER.
l 皮帶防護罩
Belt -ENCLOSURE
l 油水分離器
OIL WATER SEPARATOR
l 可重復使用的填料桶可簡單方便的更換
DISPOSABLE PURIFICATION CARTRIDGE IS CONVENIENT AND
EASY TO REPLACE
l 末級安全閥
FINAL PRESSURE SAFETY VALVE
l 進氣過濾消音器
INLET FILTER/SILENCER
l 機組出口充瓶軟管及充瓶閥
CHARGING HOSE AND DIN300 VALVE
l 防震壓力表
ANTI-VIBRATION PRESSURE GAUGE
l 出廠預裝合成潤滑油
FILLED WITH SYNTHETIC OIL
l 中文操作手冊
OPERATION MANUAL
l 一年質量保證期
ONE YEAR GUARANTEE
保修條例
公司對其銷售的產品，在交付使用12個月內，擔保無材料和制造的缺陷。對于屬保修范圍內發生的故障，用戶有義務在保修期內及時通知本公司，然后由本公司決定，對機器作適當的維修進行修復，或向用戶提供更換零件。提供上述保修的條件是：用戶必須正確地貯存、安裝、使用和保養機器，符合正常的工業習慣，并與本公司提出的使用該機器的專門要求相一致。
腐蝕、正常的磨損及正常的易損件更換不列入保修范圍，只限于對本公司保修條例中明確規定的進行保修。
在保修期內，本公司以上述的方式對任何明顯的或隱藏的缺陷進行修復，無論是這種責任是基于合同的或保修期的，即充分履行了公司對該缺陷的責任。
用戶在發現機器有缺陷后，在未通知我公司前不得私自開車，否則用戶自己承擔全部風險和責任。
四.空氣壓縮機裝箱單
|
序號 |
名稱 |
數量 |
|
1 |
空壓機使用說明書 |
1份 |
|
2 |
產品合格證 |
1份 |
|
3 |
出廠保修卡 |
1份 |
|
4 |
機油 |
1桶 |
|
5 |
閥片 |
1套 |
|
6 |
O型圈 |
1臺套 |
|
7 |
活塞環 |
1套 |
